一、    前言
為了有效的調度水泵站(及自來水廠)的工作，并進行經濟核算，泵站內必須設置計量設備。目前泵站常采用的計量設備有文氏管水表，孔板式水表、彎頭流量計等，這些計量設備都存在不同程度的缺點。近年來國內開始采用電磁流量計、超聲波流量計等新型計量設備。
這里介紹一下電磁流量計的簡單原理、組成、特點及在泵站上如何應用。
二、    基本原理及組成
   電磁流量計就是利用電磁感應定律制成的流量計，如圖1所示。當被測的導電液體，在管道內以平均速度V切割磁力線時，便產生感應電勢，感應電勢的大小與磁力線密度和導體流動速度成正比，即：
E=BDV
式中:E——感應電勢（V）
B——磁場密度（T）
D——測量管道內徑
V——流體的平均流速（m/s）
當磁力線密度一定是，流量將與產生的電動勢成正比，測出電動勢，即可算出流量。
電磁流量計的組成是由傳感器（變送器）和檢測計量電路組成。
傳感器安裝在管道上，把管道內通過的流量變換成矩形波電信號，經檢測計量電路放大并轉換成4~20mA的脈沖信號輸出，與其它儀器配套，進行記錄指示，調節控制等。國產電磁流量計常用LD型LDG型，國外采用MagneW3000型。

三、    電磁流量計的特點
電磁流量計與目前常用的計量設備比有如下特點：
1.       其傳感器結構簡單，工作可靠。
2.       水頭損失小，耐腐蝕，不易堵塞，耗電少。
3.       無機械慣性、反應靈敏，可以測量脈動流量，流量測量范圍大，低負荷亦可測量。而且輸出訊號與流量成線性，計量方便，測量精度高。DLG型精度可達0.5%。
4.       安裝方便
5.       重量輕，體積小，占地少。
6.       價格較高。
四、    流量計的選擇
   由于電磁流量計具有很大的測量范圍，所以一般情況下，即使管道中流量很大，也不必選用比管道直徑大的流量計，但流量計的測量量程應比設計流量大，一般正常工藝流量量程的65~80%，而*大流量扔不超過量程。例如設計管道直徑為700毫米，設計流量為1500m³/小時。就可以選用LD-600型電磁流量計，其直徑為600毫米，量程范圍為0~2000m³/h，在這種情況下，正常工作時*大流量為*大量程的75%。

五、安裝及注意事項

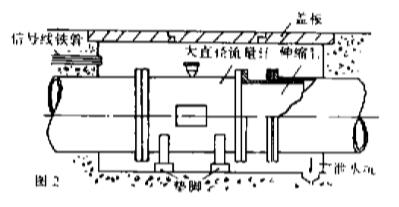

  電磁流量計的安裝環境，應選擇環境溫度為0～40℃，應盡量避免陽光直射和高溫場合，盡量遠離大電器設備，如電動機，變壓器等為了保證測量精度，從流量計電*中心起在上特側5倍直徑范圍內，不要安裝影響管內流速的設備配件．如閘閥等。對于地下埋設的管道，電磁流量計的傳感器應裝在鋼筋混凝土水表井內。如圖2所示。
井內有泄水管，井上有蓋板，防止雨水的浸淹。電磁流量計的電源和信號線，應穿在金屬管內鋪設．以免損壞導線。*好是電源線和信號線分別穿在兩根管子內．同時可以減少干擾，提高儀表的可靠性和穩定性。在流量計的下游安裝伸縮接頭，以便于流量計的拆裝井里有足夠的空間，以便檢修、安裝人員下井作業。
