隨著儀器儀表行業的不斷發展，越來越多類型的流量計在逐步問世，他們各有各的優缺點，電磁計量表跟超聲波計量表都是目前工業生產中比較常見的流量?jī)x表，由于兩種儀表的測量精度都比較高，并且各自具有明顯的優勢，因此在儀表領域都有著一定的地位。那么這兩種儀表的區別在哪里呢？



下面是超聲波計量表與電磁計量表的區別：

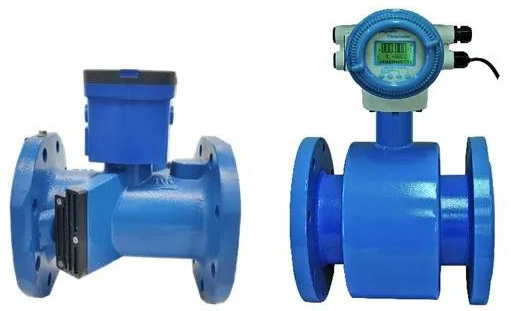

（超聲波計量表與電磁計量表對比圖）



工作原理：

超聲波計量表：

超聲波計量表是通過檢測流體流動對超聲束（或超聲脈沖）的作用以檢測流量的儀表。



電磁計量表：

電磁計量表是一種根據法拉*電磁感應定律來測量管內導電介質體積流量的感應式儀表。



介質：

超聲波計量表：

超聲波計量表的測量準確度幾乎不受被測流體的溫度、壓力、粘度、密度的參數的影響，故可解決其他類型儀表難以測量的強腐蝕性、非導電性、放射性以及易燃易爆介質的流體測量問題。超聲波計量表的溫度測量范圍不高，一般只能測量溫度低于200℃的流體。



電磁計量表：

電磁計量表的應用有一定局限性，它只能測量導電介質的液體流量，不能測量非導電介質的流量，例如氣體和水處理較好的供熱用水。



說明：

1、超聲波計量表的溫度測量范圍不高，一般只能測量溫度低于200℃的流體。

2、電磁流量不能測量非導電介質的流量。



安裝及維護：

超聲波計量表：

安裝及維護方便。直管段要求嚴格，為前20D,后5D。否則離散性差，測量精度低。安裝會有15%左右的縮徑。



電磁計量表：

磁流量計的安裝與調試比其它流量計復雜，且要求更嚴格。變送器和轉換器必須配套使用，兩者之間不能用兩種不同型號的儀表配用。在安裝變送器時，從安裝地點的選擇到具體的安裝調試，必須嚴格按照產品說明書要求進行。安裝地點不能有振動，不能有強磁場。在安裝時必須使變送器和管道有良好的接觸及良好的接地。變送器的電位與被測流體等電位。在使用時，必須排盡測量管中存留的氣體，否則會造成較大的測量誤差。安裝幾乎無縮徑。



說明：

1、為了防止磁場的干擾，電磁計量表的對安裝環境及安裝條件比較的嚴苛且需要做較多的防干擾措施。

2、直管道的超聲波計量表的要求嚴格。



應用：

超聲波計量表：

超聲波計量表采用聲波，聲波的頻率低，衰減大，測量范圍小，應用面比較窄，常用在大口徑的水管線的流量測量。管段式超聲波計量表很少有做到DN800以上的口徑。



電磁計量表：

電磁計量表采用電磁波，電磁波的頻率高，衰減小，如果加上導波管測量范圍可以很大，用在儲罐上比較多。電磁計量表口徑有可以做到DN2000以上。



說明：

1、超聲波計量表的應用面比較窄，常用在水管線上；

2、電磁計量表用在儲罐上比較多。



準確度：

超聲波計量表：

測量管道因結垢，會嚴重影響測量準確度，帶來顯著的測量誤差，甚至在嚴重時儀表無流量顯示。



電磁計量表：

電磁計量表用來測量帶有污垢的粘性液體時，粘性物或沉淀物附著在測量管內壁或電*上，使變送器輸出電勢變化，帶來測量誤差，電*上污垢物達到一定厚度，可能導致儀表無法測量。



說明：

兩種流量計都容易受到管道清潔度的影響，因此在使用在應注意流體的雜質處理，保證測量準確性。



綜合以上論述，超聲波計量表和電磁計量表在不同的環境下各有優勢。在小成本作業，對測量準確度要求不高的情況下，宜多使用超聲波計量表;在安裝、維護資金充足，對測量準確度要求高的情況下，應多采用電磁計量表。當然，計量檢測人員要認真考察工作環境中對流量計的干擾來源，并采取有效的抗干擾措施。



雙聲道超聲波計量表，采用多聲道技術設計，*大克服了紊流隨機性對測量的影響，適宜于不同的工況，顯著提高了測量精度，應用于主干管道或耗水大戶的用水量計量監控與貿易結算。數據遠傳采用低電壓NB-IoT物聯網方案，*經濟高效地解決了通信問題。
