DN150電磁流量計是一種比較常的流量計測量儀表，其結構形式和安裝方式有多種類型，結構形式有一體式和分體式兩種，安裝方式有法蘭式安裝、螺紋安裝、卡箍安裝，其選用的測量電*也有多種，316L是基本型，應付一般的水性介質，還有是鉭電*、哈C、鈦等電*，可應用于不同的測量介質中，其管道中的襯里有普通的橡膠、PP、聚四氟乙烯，可適應于測量不同的性質和溫度的介質。本文針對于DN150電磁流量計的安裝中需要注意的事項。

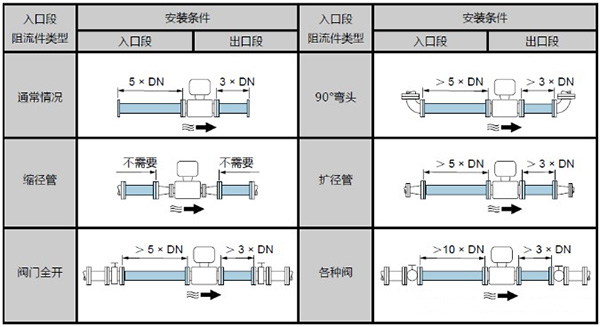

一、安裝管道要求

管路必須完全充滿液體。保證管路始終充滿液體至關重要，否則流量顯示會受到影響，而且還會出現測量錯誤。管路結構的設計必須要保證測流管始終充滿流體。當流體有分流或含有固體顆粒沉淀物時，建議使用垂直安裝。但采用垂直安裝時，要遵循流體從下到上的走向，以保證管路充滿流體。



避免氣泡。如果有氣泡進入流量管，流量顯示會受到影響，而且還會出現測量錯誤。當流體中含有氣泡時，管路設計時必須防止氣泡積累在測流管中。如果在測流管附近存在閥門，盡量將管布置在閥門上游，可避免壓力減小產生氣泡。



在豎直向下管道中安裝

在豎直向下管道中安裝時(h ≥ 5 m (16.4 ft))，需要在傳感器的下游管道中安裝帶泄放閥的虹吸管， 避免出現低壓，以及抽壓時損壞測量管。此措施還可以防止系統的測量精度降低。

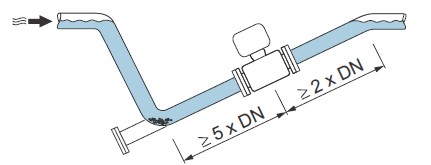

在非滿管管道中安裝時傾斜放置的非滿管管道需要安裝泄放裝置。



二、特別注意：

傳感器安裝點的上游較近處若裝有閥門，不斷地開關閥門，對傳感器的使用壽命影響*大，非常容易對傳感器造成永久性損壞。

傳感器盡量避免在架空的非常長的管道上安裝傳感器，這樣時間一長，由于傳感器的下垂非常容易造成傳感器與法蘭間的密封泄漏，若不得已安裝時，必須在傳感器的上下游2D處分別設置管道緊固裝置。



三、DN150電磁流量計安裝注意點：

DN150電磁流量計的傳感器應垂直安裝，并且流體自下而上流動，以滿足固、液兩項處于混合的狀態。原因是如介質中有固體物(泥沙、小石子顆粒等)容易發生沉淀的情況。另外管路中有魚和雜草的情況魚在管路中的游動，會造成流量計輸出的來回擺動;掛在電*附近的雜草的來回擺動也會引起流量計的輸出不穩定。在流量計上游入口處設置金屬濾網擋住魚和雜草進入測量管內。



DN150電磁流量計防止負壓的管路設置操作不當將引起傳感器內產生負壓。當同時關閉流量計上、下游的閥門，若流體的溫度高于氣溫.冷卻后收縮，使管內壓力有形成負壓的危險。負壓造成襯里與金屬導管剝離，引起電*泄漏。



在DN150電磁流量計附近加負壓防止閥，打開閥門接通大氣壓，以防止在傳感器內產生負壓。DN150電磁流量計下游接有垂直管道時，若用流量傳感器上游閥門來關閉或調節流量，傳感器測量管內將形成負壓。為了防止負壓，需加背壓或使用下游閥門來調節和關閉流量。



DN150電磁流量計適當?shù)木S護空間，大口徑流量計往往安裝在儀表井內，為了管道安裝、接線、檢查和維護的方便，需要留有適當?shù)目臻g。為了觀測、接線和維護的方便，儀表安裝應距地面有一定的高度，以便于清洗、安裝。
