一、一體型儀表安裝與連接

如果儀表安裝在室外，應加儀表遮陽罩，避免日曬、雨淋。  禁止安裝在強烈震動的場合。  禁止暴露在含有大量腐蝕性氣體的環境。  不要和變頻器、電焊機等污染電源的設備共用電源，必要時，為變送器加裝凈化電源。當一體式變送器選用DC24V供電時，要考慮電纜的電壓降，應保證一體式變送器接線端的電壓為24V±10%，電源功率不小于24W。

1.1、外觀結構圖

圖1 一體防爆插入式 （適用管徑DN50mm以上管道）

圖2 一體非防爆插入式（適用管徑DN50mm以上管道）

圖3 管段式螺紋連接

圖4 管段式法蘭連接（DN＜40mm）

圖5 管段式法蘭連接（DN≥40mm）

管段傳感器尺寸表（法蘭連接）

注：法蘭標準GB/T9119-2000或用戶指定。括號內為管道材質不銹鋼的安裝長度尺寸，其余管徑的不銹鋼材質尺寸訂貨時確認。

1.2、接線

圖6 DC24V一體型接線端子

圖7 AC220V一體型接線端子

圖8 DC24V/AV220V一體型接線端子

1.3、熱式氣體質量流量計安裝

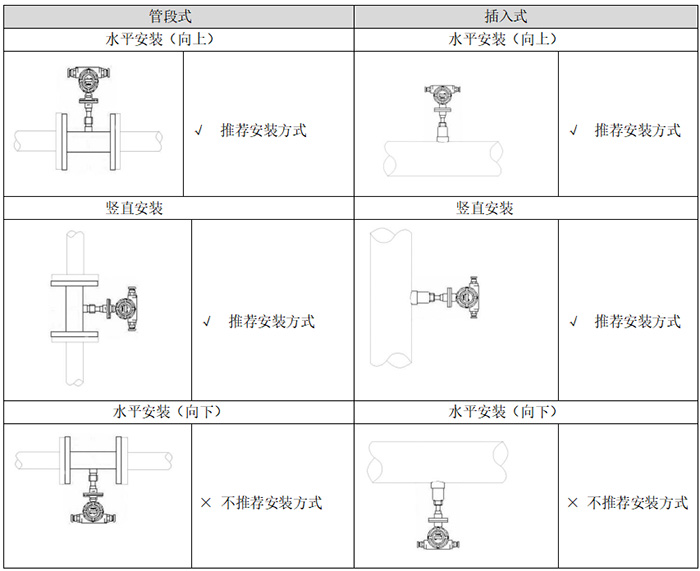

熱式氣體質量流量計可以在水平、 垂直或傾斜管道上安裝，在管道圓周方向上可任意角度安裝，但要考慮操作、維護的方便。對于較臟或潮濕氣體，為了減少對傳感器污染的可能性，建議水平安裝（向上）熱式氣體質量流量計。傳感器的安裝位置要避開管道*低處，防止管道內積水使熱式氣體質量流量計無法正常工作。

選擇安裝點

● 直管段要求前10倍D，后5倍D。當安裝氣體整流器或氣體流速低于30m/s時，可以前5倍D，后3倍D。

● 防爆區域禁用明火或不可焊接材質的管道，可以采用專用卡具，將傳感器固定在管道上，防爆區域用手動鉆打孔，安全區域用電動鉆孔工具。

● 傳感器外殼上的箭頭指向“→”要與氣體的流動方向相同。傳感器的插入方向與氣體流動方向垂直。

1.3.1 插入式熱式氣體質量流量計安裝

安裝底座

底座根據管道的材質不同（可焊接和不可焊接）分為焊接式底座、卡箍式卡具，即分為焊接和卡箍連接兩種。如圖5和圖6。安裝時應使底座位于管道截面方向的頂點，并使底座通孔的軸心垂直于管道軸心。

（11/2”螺紋底座）

（3/4”螺紋底座）

(卡具與非焊接管道連接)圖10

打孔

打孔之前要仔細確認現場環境，確保操作的安全。打孔完成后要及時關閉閥門，避免漏氣。需要在線打孔時，用我公司的專用開孔工具，可以實現在線不停產開孔安裝，專用工具的使用方法參見相關說明。停產打孔時，可采用多種方法打孔，要保證孔的軸心與底座的孔軸心同心。若用氣割方式開孔，應先開孔后焊接底座。開孔直徑不小于22mm。

安裝球閥

將不銹鋼閥門與底座緊固。11/2”螺紋底座使用密封墊密封，3/4”螺紋底座用纏繞帶密封。

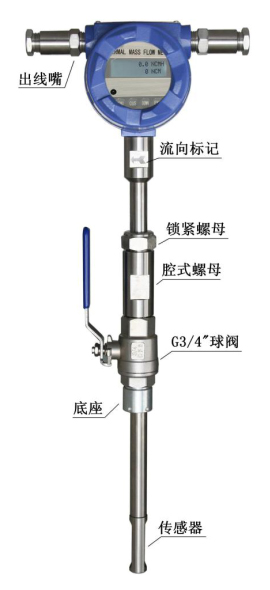

插入式熱式氣體質量流量計安裝

●將熱式氣體質量流量計傳感器桿上的鎖緊螺母松開，使腔式螺母能夠沿“③傳感器桿體”滑向“⑨傳感器護套”，使“⑨傳感器護套”完全縮入“⑥腔式螺母中”。

●將“⑥腔式螺母中”緊固于球閥上（11/2”球閥需在它們之間加裝密封平墊，3/4”球閥用纏繞帶密封）。

●打開球閥，將傳感器桿插入管道。

非防爆型熱式氣體質量流量計將“⑨傳感器護套”插入到管道中心位置。為了確保“⑨傳感器護套”插入到管道中心位置，插入之前測量傳感器桿體的總長度L，插入到管道中心后，管道外部的桿體長度I應為：I=L-1/2DN-壁厚。轉動傳感器桿，使流向標記方向與介質流動方向相同，鎖緊“④鎖緊螺母”。

防爆型熱式氣體質量流量計將傳感器桿體插入到管道內，直到遇“限位凸臺”為止。

轉動傳感器桿，使流向標記方向與介質流動方向相同，鎖緊“④鎖緊螺母”。

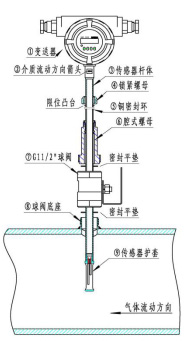

圖11（非防爆型插入式）

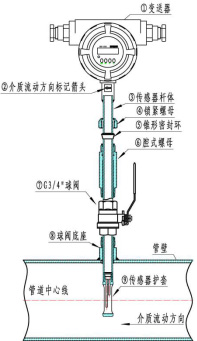

圖12（防爆型插入式）

1.3.2 管段式熱式氣體質量流量計安裝

安裝時現場必須停產。確認管段的連接方式（法蘭連接或螺紋連接）。

管段式儀表已在出廠時把傳感器裝配在專用管段上，用戶只需把管段再裝配到現場，因此相對插入式熱式氣體質量流量計的安裝要簡單。然后按照管段式傳感器的長度尺寸切割管道、安裝配對法蘭。*后用螺栓安裝管段，安裝時要使流向標記方向與介質流動方向相同。
