雷達液位計是當今自動化生產中不可缺少的物位測量工具。在為人們的生產帶來便利的同時，難免會出現一些問題，這時候需要通過專業合理的辦法、調試等手段來讓儀表正常運行，準確測量。接下來就談?wù)?a href="http://m.fswxy.cn/ldywj/" target="_self" title="雷達液位計">雷達液位計在空罐時有液位顯示主要原因分析？

01 26G雷達液位計在空罐時有液位顯示主要原因分析？

1、*一步檢查量程，將量程改到比現場實際總罐高大2米。

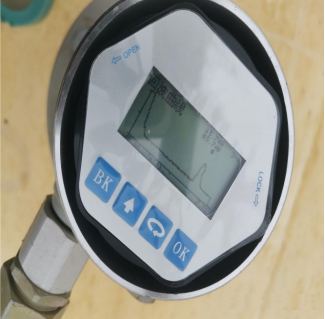

2、*二步按BK鍵查看回波曲線，如果回波曲線如圖A所示，中間無其他干擾波，則表明雷達測量信號正常。這時需要觀察如圖A所示右上角的小數字是多少，就將雷達的低位設置修改為多少。

3、*三步如果回波曲線如圖B所示，那就表明雷達存在干擾信號，需檢查儲罐里面有沒有其他障礙物，如果確定儲罐里面無其他障礙物，則雷達需要進行虛假回波編輯，按OK鍵進入菜單，選擇服務按OK鍵進入，選擇虛假回波編輯（注意在每一次編輯之前先刪除），如圖B為例，虛假回波在6.8米左右，我們選擇更新7米，點擊OK鍵確認，虛假回波編輯完成后按BK鍵返回測量界面觀察雷達數據。

圖A

圖B

02 導波雷達液位計在空罐時有液位顯示主要原因分析？

1、*先*一步查看雷達的低位設置，低位設置應該與纜繩或?qū)РU的長度一致。

2、*二步按BK鍵查看回波曲線，如圖C所示，查看信號測量點是否在回波曲線的*右邊，如果在*左邊或者中間，則需要進行虛假回波編輯，導波雷達虛假回波修改和26G雷達方法一致，服務-虛假回波（先刪除）-更新（2米）-OK確認-BK鍵返回測量界面觀察雷達數據。

圖C
