渦街流量計接線正確方法
發布時間：2023-09-27 09:13:20??點擊次數：1301次
渦街流量計接線方法
一、脈沖信號傳輸渦街流量計接線
輸出頻率信號的三線制流量傳感器采用DC24V或DC12V電源供電，一般通過三芯屏蔽電纜線與顯示儀表或計算機相連，屏蔽層應可靠地接到放大器殼的接地螺絲上。屏蔽電纜線的選擇應適合現場環境要求，另外屏蔽電纜線要與其它強功率電力線分離，不能平行走線。

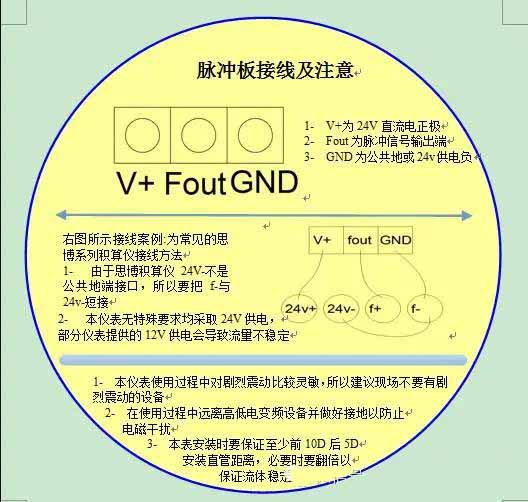

二、電池普通型接線及注意事項

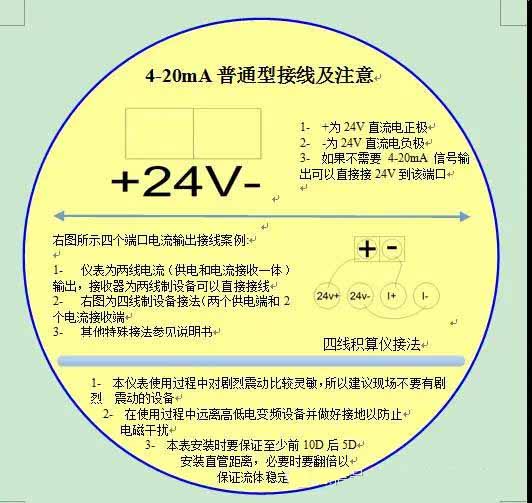

三、4-20mA普通型接線及注意事項
四、標準4~20mA信號渦街流量計接線
輸出標準4~20mA信號的兩線制變送器采用DC24V電源供電，一般通過兩芯屏蔽電纜線與顯示儀表或計算機相連，屏蔽層應可靠地接到放大器殼的接地螺絲上。屏蔽電纜線的選擇應適合現場環境要求，另外屏蔽電纜線要與其它強功率電力線分離，不能平行走線。
五、電池供電一體板接線及注意事項
六、帶485通訊接口功能渦街流量計接線
帶RS-485通訊功能的渦街流量儀表采用DC24V電源供電，與其它設備之間采用四線制傳輸方式。
