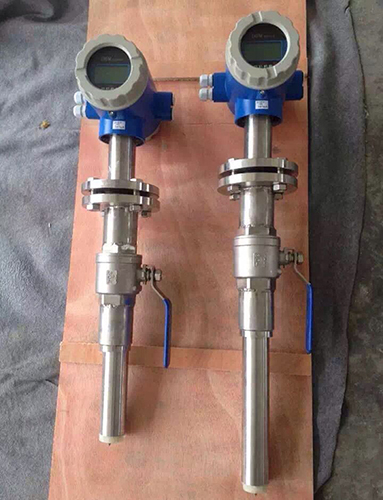

電磁流量計的種類很多，按安裝方式的不同可分為管道式電磁流量計和插入式電磁流量計，其中的插入式電磁流量計結構簡單，便于維修，被廣泛的應用在工業的各個領域。



插入式電磁流量計的型號選擇原則，插入式電磁流量計的型號選用要點很多：一般情況下選擇現場無顯示型電磁流量計，其輸出的4-20ma電流信號至控制室的二次儀表上并可顯示流量和總量；若強調便于現場操作時觀察管道內流量，則可選擇（凱銘儀表現場顯示型電磁流量計；在環境要求或測量精度要求較高時，可選擇安全電壓智能型電磁流量計；在200mm以上大管徑測量流量或不斷流狀態裝拆，可優先選擇插入式電磁流量計。



插入式電磁流量計的口徑選用原則

1、選擇傳感器的口徑與連接的工藝管道口徑相同，其優點是安裝方便；其前提是管內流體的流速須在0.3m/s—10m/s范圍內；其適用狀態為工程前期使用且管內流體流速處于較低狀態。

2、選擇插入式電磁流量計的口徑與連接的工藝管道口徑不相同，其適用狀態：⑴流速偏低、流量穩定：⑵降低性價比。



插入式電磁流量計的上限流量選用原則

1、一般選擇變送器的通徑與連接的配管通徑相同。由于通徑、流速和流量三者存在著嚴格函數關系，選擇時可參閱廠家提供的電磁流量計上限流量表，在對應的通徑下選擇上限流量值。

2、由于工藝配管內流速偏低時而達不到“1”中對應通徑下的*小上限流量值時，可選擇變送器通徑小于工藝配管的通徑，即在變送器前后加接異徑管。



插入式電磁流量計其它選用原則

襯里選用應根據本企業被測介質的腐蝕性、磨損性及溫度，由訂購者選定，可參閱各廠家提供的“襯里材料性能及適用范圍表”。電*材料選用應根據本企業被測介質的腐蝕性，由訂購者選定，可參閱各廠家提供的“電*材料耐腐蝕性能表”。防護等級選用應根據國標gb4208-84，外殼防護等級有：若儀表安裝在地面以下的且經常受水淹的宜選擇潛水型的；若儀表安裝在地表的則宜選擇防噴水型的。插入式電磁流量計在選型時，應嚴格遵守其型號，口徑，上限流量，襯里，電*材質及防護等級的選用原則。



智能系列電磁流量計選型表
